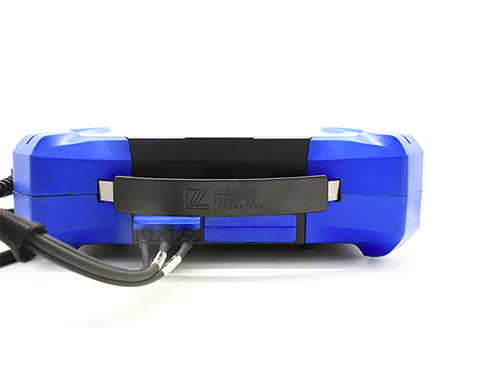

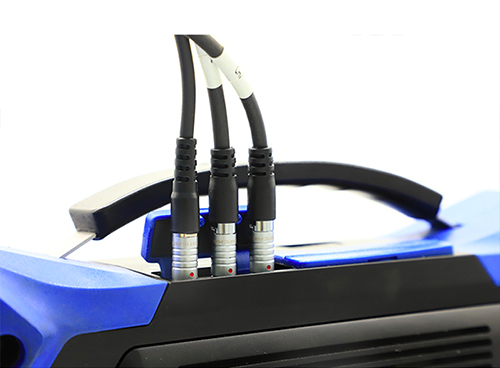

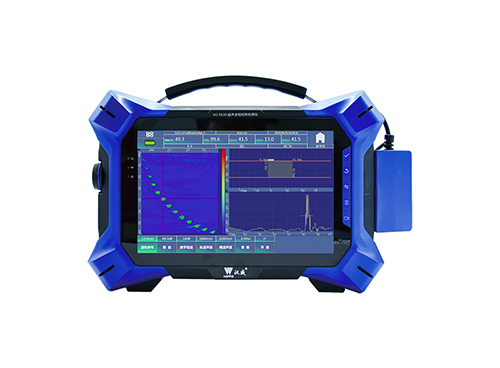

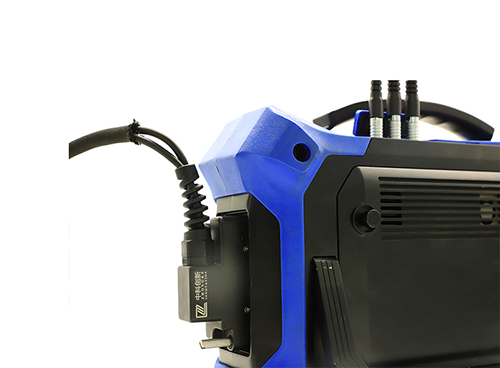

HS PA30-E超聲波相控陣檢測儀

prev
next

HS PA30-E超聲波相控陣檢測儀

HS PA30-E超聲波相控陣檢測儀是一款全聚焦相控陣檢測儀,能夠滿足更加復雜的相控陣檢測需求。
在線咨詢下一產品
產品導航
產品概述hs pa30-e是一款全聚焦相控陣檢測儀,支持64陣元全聚焦,能夠滿足更加復雜的相控陣檢測需求,檢測數據實時分析。
可適配2組tofd檢測通道,支持雙相控陣tofd一體…
咨詢熱線:13761118001

產品介紹

HS PA30-E超聲波相控陣檢測儀

HS PA30-E是一款全聚焦相控陣檢測儀,能夠滿足更加復雜的相控陣檢測需求。

產品概述

HS PA30-E是一款全聚焦相控陣檢測儀,支持64陣元全聚焦,能夠滿足更加復雜的相控陣檢測需求,檢測數據實時分析。

可適配2組TOFD檢測通道,支持雙相控陣TOFD一體成像,可一次性掃查覆蓋100mm厚度的焊縫。



功能特點

●支持64陣元實時TFM全聚焦掃查成像功能

●支持多路視頻顯示信號輸出到不同屏幕顯示,并可操控反饋

●聚焦法則可支持多組PA掃查方式,同時掃描成像

●雙軸編碼器接口,支持二維腐蝕C掃和輪式探頭檢測

●提供雙TOFD通道功能,支持雙相控陣TOFD一體成像(PAUT)

●可擴展視頻實時監控功能

●具備雙線陣(DLA)、雙面陣(DMA)奧氏體不銹鋼檢測功能

●支持高速網絡傳輸,數據可實時上傳下載




技術參數

參數分類

參數選項

相控陣通道

常規通道

PA/UT配置

接收/發射

32/128  32/64可選

4通道TOFD(2對一發一收)





脈沖發生器

脈沖電壓

50V-100V連續可調

100V-350V連續可調

脈沖方式

負方波

負方波

脈沖寬度

30ns~500ns/2.5ns

30ns~500ns/2.5ns

脈沖上升時間

<8ns

<15ns

脈沖重復頻率

200Hz -20KHz

200Hz -1KHz

延遲

0-20us/2.5ns

0-655us/10ns

發射阻抗

/

500/25Ω



接收器

增益范圍

0~80dB

0~110dB

系統帶寬

0.5-20MHz

0.5-15MHz

接收延遲

50us/2.5ns

/



數據采集

采樣率

100MHz/10bit

200MHz/10bit

A掃長度

8192

2048

聚焦模式

常規/動態/全范圍

/

聚焦類型

深度、聲程、水平

/



掃描與顯示

檢波

全檢波、正檢波、負檢波、射頻

全檢波、正檢波、負檢波、射頻

掃描類型

扇掃/線掃/復合掃

/

顯示模式

A/B/C/L/S/3D

A/B/C


可編程TCG

點的數量

32個

/

增益量

40 dB,步距為0.1 dB

/

增益斜率

40 dB/us

/


數據存儲

固態硬盤

256GB



顯示器

尺寸

10.1'


分辨率

1280x800


觸摸屏類型

電容式觸摸屏




I/O接口

USB

USB3.0/ USB2.0


以太網

1000Mb/s


視頻輸出

HDMI


編碼器

ODU-7PIN雙路編碼器



語言


中文/英文



電源

直流供電電壓

24V/3.75A


電池

11.1V-17Ah


連續工作時間

不低于4小時


整機重量

整機不帶電池3.6kg,電池900g



整機尺寸

340mmx230mmx100mm
