超聲產品

國內大型無損檢測儀器集成供應平臺

誠信服務熱線:13761118001

HS PA30-X相控陣檢測儀

prev
next

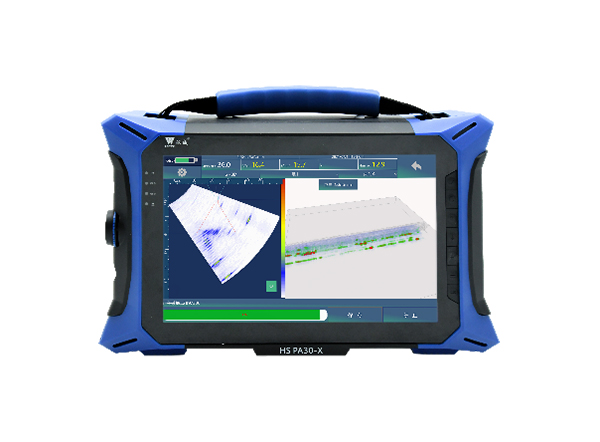

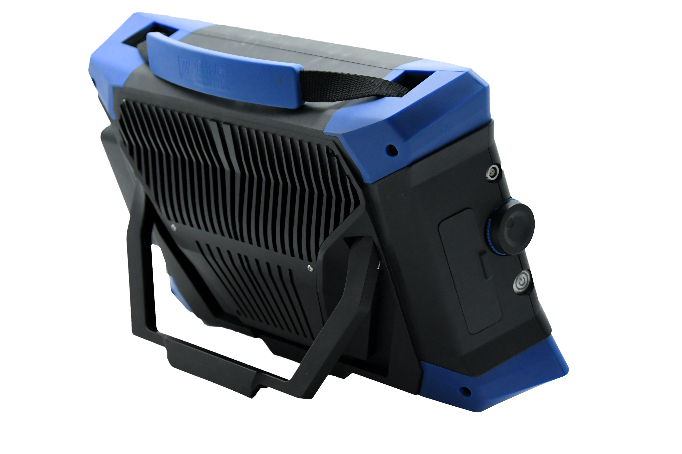

HS PA30-X相控陣檢測儀

產品概述HS PA30-X是一款功能強大、具備應用多樣性的超聲波相控陣檢測設備。
功能特點→多能一體,兼容pa,tfm,tofd檢測及a超檢測功能。
→檢測界面數據可視化,檢測速度更快。→儀器檢測簡單,相控陣晶片自動校準。
→a、c、l、3d多視圖角度顯示檢測結果,判斷缺陷更簡單。
咨詢熱線:13761118001

產品介紹


功能特點

→多能一體,兼容PA,TFM,TOFD檢測及A超檢測功能。

→檢測界面數據可視化,檢測速度更快。→儀器檢測簡單,相控陣晶片自動校準。

→A、C、L、3D多視圖角度顯示檢測結果,判斷缺陷更簡單。

→超聲波設備便攜、節能,依靠便攜式的小容量電源就能長時待機工作,利于現場高空作業。


技術參數

參數分類

參數選項

相控陣通道

常規通道


接收/發射

64/128(PR)

4通道TOFD(2對一發一收)


激勵脈沖電壓

50V-100V

200V-350V

PA/UT配置

脈沖形式

負方波

負方波


發射脈沖寬度

30ns-500ns/2.5ns

30ns-500ns可調

脈沖發生器

激勵脈沖電壓

50V-100V

200V-350V


發射脈沖重復頻率

10KHz可調

1KHz可調


發射延遲

0-20μs/2.5ns

0-655μs/10ns


接收器

接收延遲

0~50μs/10ns

/


增益范圍

80dB/0.1dB(模擬)+40 dB/6dB(數字)

110dB/0.1dB


系統帶寬

0.5MHz-20MHz

0.5MHz-20MHz

數據采集

采樣率

100MHz/10bit

200MHz/bit


最大A掃深度

實時點數

2048


聚焦模式

常規/動態/全范圍

/


聚焦類型

深度/聲程/投影聚焦

/


檢波

射頻、正檢、負檢、全檢

射頻、正檢、負檢、全檢


掃描與顯示

掃描類型

扇掃/線掃/復合掃

/


掃描類型

扇掃/線掃/復合掃

/


顯示模式

A/B/C/L/S/3D

A/B/C

可編程TCG

點的數量

32個

/


最大增益量

40dB,步距0.1dB

/


最大增益斜率

40dB/μs

/

數據存儲

256GB


顯示器

尺寸

12.1''


分辨率

1280×800


觸摸屏類型

電容式觸摸屏

I/O接口

USB

USB3.0


以太網

1000Mb/s(USB轉換器)


視頻輸出

HDMI


編碼器

ODU-7PIN雙路編碼器

語言

中文/英文


電源

直流供電電壓

DC24V


電池

100wh


連續工作時間

≥4小時

整機尺寸

390×245×110(mm)

整機重量

/

工作溫度

(-10-45)℃(參考值)

存放溫度

(-10-45)℃(參考值)



應用

   適用于碳鋼、不銹鋼、合金鋼、銅、鋁等各種金屬材質及非金屬材質的板材、焊縫、鑄件、鍛件、管材等不同加工工藝及結構形態的內部多種缺陷(裂紋、夾雜、疏松、氣孔等)的快速和準確檢測、定位、評估和診斷。

離線分析軟件下載地址:

https://pan.baidu.com/s/1-vVs-sD1Oi10v_khTfFjuA?pwd=t3y3

提取碼:t3y3


標簽:全部
網友評論

南非

HS PA30-X相控陣檢測儀


功能特點

→多能一體,兼容PA,TFM,TOFD檢測及A超檢測功能。

→檢測界面數據可視化,檢測速度更快。→儀器檢測簡單,相控陣晶片自動校準。

→A、C、L、3D多視圖角度顯示檢測結果,判斷缺陷更簡單。

→超聲波設備便攜、節能,依靠便攜式的小容量電源就能長時待機工作,利于現場高空作業。


技術參數

參數分類

參數選項

相控陣通道

常規通道


接收/發射

64/128(PR)

4通道TOFD(2對一發一收)


激勵脈沖電壓

50V-100V

200V-350V

PA/UT配置

脈沖形式

負方波

負方波


發射脈沖寬度

30ns-500ns/2.5ns

30ns-500ns可調

脈沖發生器

激勵脈沖電壓

50V-100V

200V-350V


發射脈沖重復頻率

10KHz可調

1KHz可調


發射延遲

0-20μs/2.5ns

0-655μs/10ns


接收器

接收延遲

0~50μs/10ns

/


增益范圍

80dB/0.1dB(模擬)+40 dB/6dB(數字)

110dB/0.1dB


系統帶寬

0.5MHz-20MHz

0.5MHz-20MHz

數據采集

采樣率

100MHz/10bit

200MHz/bit


最大A掃深度

實時點數

2048


聚焦模式

常規/動態/全范圍

/


聚焦類型

深度/聲程/投影聚焦

/


檢波

射頻、正檢、負檢、全檢

射頻、正檢、負檢、全檢


掃描與顯示

掃描類型

扇掃/線掃/復合掃

/


掃描類型

扇掃/線掃/復合掃

/


顯示模式

A/B/C/L/S/3D

A/B/C

可編程TCG

點的數量

32個

/


最大增益量

40dB,步距0.1dB

/


最大增益斜率

40dB/μs

/

數據存儲

256GB


顯示器

尺寸

12.1''


分辨率

1280×800


觸摸屏類型

電容式觸摸屏

I/O接口

USB

USB3.0


以太網

1000Mb/s(USB轉換器)


視頻輸出

HDMI


編碼器

ODU-7PIN雙路編碼器

語言

中文/英文


電源

直流供電電壓

DC24V


電池

100wh


連續工作時間

≥4小時

整機尺寸

390×245×110(mm)

整機重量

/

工作溫度

(-10-45)℃(參考值)

存放溫度

(-10-45)℃(參考值)



應用

   適用于碳鋼、不銹鋼、合金鋼、銅、鋁等各種金屬材質及非金屬材質的板材、焊縫、鑄件、鍛件、管材等不同加工工藝及結構形態的內部多種缺陷(裂紋、夾雜、疏松、氣孔等)的快速和準確檢測、定位、評估和診斷。

離線分析軟件下載地址:

https://pan.baidu.com/s/1-vVs-sD1Oi10v_khTfFjuA?pwd=t3y3

提取碼:t3y3
